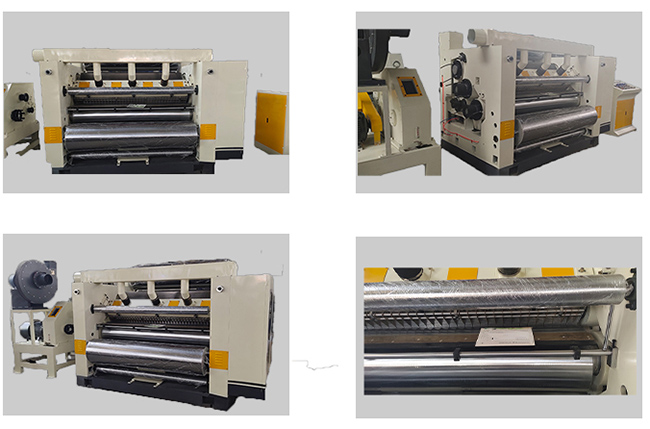

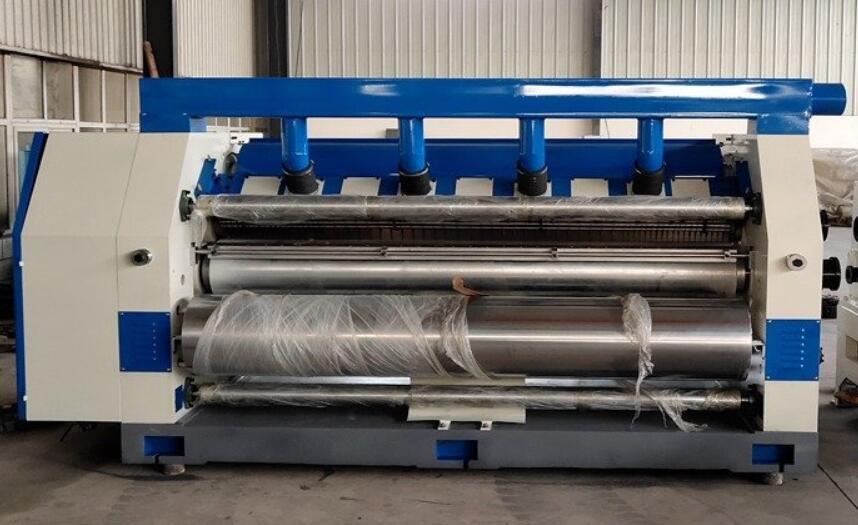

內吸式單面機實景拍攝如圖
產品介紹：
內吸式瓦楞機采用了在瓦楞輥壁周圍加工多個通孔,表面采用間隔不連通的真空槽與通孔聯通,它由抽風機通過端面通孔內吸真空槽,將瓦楞紙吸附在中瓦楞輥180度范圍內形成負壓區,這樣軋制的瓦楞吸風條紋不在同一直線上吸風槽寬不超過2mm,可減免單面瓦楞紙板條紋痕跡現象,提高了瓦楞紙板的強度和質量.由于內吸風量損耗小,吸風效果好,省風省電.引風機配備有消音裝置.
產品材質和結構：
采用油浸式傳動箱,萬向節連接輸送動力與速度,直接驅動瓦楞輥,壓力輥,涂膠輥,限膠輥,隔離了主振動源,減小振動,保證整機運行精度,提高瓦楞壓制品質.風機采用離心真空吸風機.
瓦楞輥采用高品質合金鋼45CrMo,表面經中頻淬火后鍍硬鉻,硬度達HRC58以上,表面淬火層深度高達7mm,性能好,使用壽命長.科學的楞型設計,提高節紙率.壓力輥選用45號高品質碳素鋼,表面經中頻淬火處理后精磨帶中高并鍍硬鉻.
采用獨立涂膠輥清洗動力和電動隔膠板裝置,可控制涂膠寬度,適應不同幅寬紙板的生產.涂膠間隙電動微調,數字顯示,可根據生產線速度和紙張差異隨時調整.涂膠輥清洗電機在整機停運時獨立運轉.涂膠輥網紋25目.
采用高溫潤滑脂潤滑,方便可靠.
各導紙輥,予熱輥熱處理后,表面均經精磨并鍍硬鉻處理.預熱輥,壓力輥,瓦楞輥均符合二類壓力容器標準,并經專注機構驗證,工作壓力1.1MPa.
內吸式瓦楞機瓦楞輥直徑分:280mm,325mm,360mm,410mm,幅寬大2500mm.
導紙方式采用真空吸附,帶風量調節裝置,保持高速狀態下瓦楞楞型的穩定.
內吸式瓦楞機瓦輥,壓力輥軸承采用耐高溫潤滑脂潤滑.
